水质自动监测系统主要功能
自动反冲洗和自动流路切换系统
自动空气反冲洗和自动化学试剂冲洗
自动超声波冲洗
自动校正
多参数监视器
多种形式输出
各参数超限报警
无线点、电话卫星传输系统
RS232或RS485通信协议
PLC、上位机组成完整的监控系统

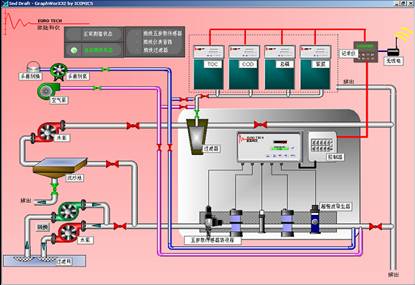

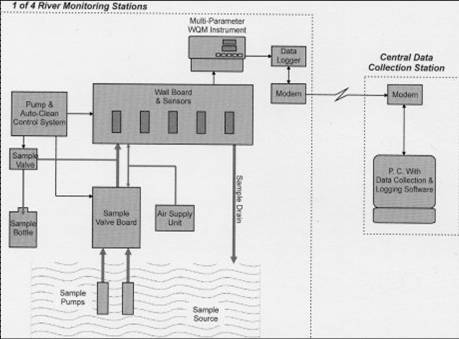

Wqm系统流程图
采样系统
双泵系统、可选用自吸泵或潜水泵。
可自动切换，在水样断流、流路或泵发生故障时进行自动切换。可定时切换，对采样泵进行自动保护。
另外还有采样过滤和断流报警装置。
也可以根据用户需要提供其它类型的采样泵。
样品预处理系统
样品预处理系统包括：沉沙池、过滤器、空压机、杀菌泵和超声波发生器等。
在淤泥或微生物的作用下，表面易被覆盖，测量数据因此而不准确。为使传感器清洁，我们提供了一个微机控制的清洗系统，采用独特的超声波方式，再用压缩空气和化学试剂同时对传感器进行清洗。
对于离子选择电极的传感器或其它专用仪器，水样需经过过滤系统过滤，结合自动清洗和杀菌剂作用，为分析仪器提供了颗粒物的颗粒小于30微米的水样。
传感器和测量仪器单元

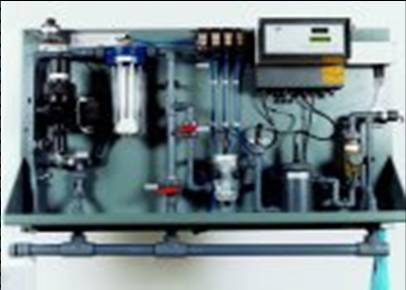

测量的五参数项目安装在分析测试板上。包括PH值、溶解氧、电导率、浊度及水温。其他测量项目可根据用户自行选择测量仪器，安装在水样过滤器之后，这些仪器同样能够得到空气反冲洗、杀菌剂处理和超声波处理。
水质自动监测系统的中心部分是1000系列多参数监视器，可测量5个参数，1000系列提供模拟和数字输出4-20mA和RS232接口，并输出极限报警，每个参数的输出范围可有用户编程控制。
1000系列配备一个数据记录卡，至少可存2周数据，可以传输到计算机上分析应用。
上位监控系统
上位软件采用美国的GENESIS
32。是由ICONICS公司研制开发的新一代工控软件。支持WINDOWS 95、98、2000、NT及XP系统，是最新一代基于OPC技术的适用HMI、SCADA和控制应用的工控组态软件。有以下几个特点：
1 分式布客户/服务器设计
2 基于开放式的标准、更高的性能
3 可靠性高、易于扩展
4 桌面工程浏览器
5 基于多媒体的报警
6 强大的Internet/Intranet功能
7 符合FDA 21 CFR Part11 要求
PLC柜
- cpu 采用成熟通用形的西门子200系列 cpu226
- 控制柜的制作符合ICE标准，防护等级IP55
- 可进行现场、远程切换控制
- 通过以太网与现场上位机以及远程监控中心上位机交换数据
辅助单元

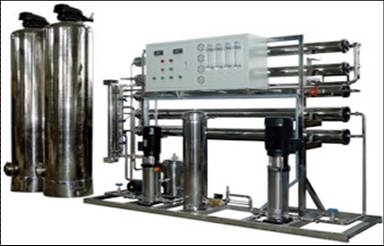

纯水制水设备
自动留样系统
自动留样系统采用美国HACH公司的900系列冷藏式水质采样器这个采样器在现场固定使用，能在潮湿和腐蚀的环境下正常工作，该冷藏采样器的控制器被密封起来，使它受到最大保护。
- 可以24次采样575ml.可以是样品在4℃条件下冷藏。
- 每次采样前后自动空气吹扫，持续时间长度根据管线长度自动补偿。
- 入口在每次采样前自动用用品冲洗1到3次 。
- 如果采样初始化失败，自动重复1到3次。
- 可以手动取样，与编程无关。
- 自动关机，多瓶模式：分配臂旋转停止后； 复合采样模式：所有数 目样品释放以后
